Ringstutzen doppelt Typ TCK – Aluminium

Ringstutzen doppelt Typ TCK

  • WerkstoffAluminium
  • BauformTyp TCK
  • Position036

Anfrage zu diesem Produkt

Schreiben Sie uns – wir melden uns kurzfristig zurück.

info@hablizel.com

Maße und Bestellnummern

Angaben in Millimetern. Bestellbezeichnung bitte bei Anfragen mit angeben.

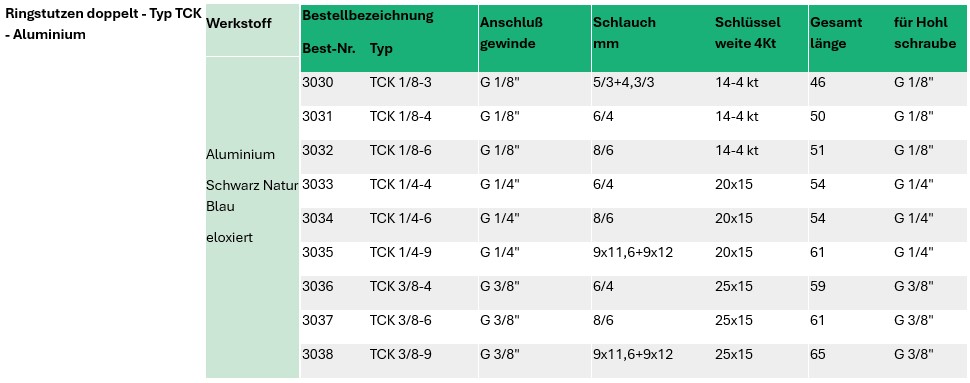

Maßtabelle Ringstutzen doppelt Typ TCK
Best.-Nr.TypAnschlußgewindeSchlauch mmSchlüsselweite 4KtGesamtlängefür HohlschraubeStückAnfrage
3030TCK 1/8-3G 1/8"5/3+4,3/314 - 4 kt46G 1/8"
3031TCK 1/8-4G 1/8"6/414 - 4 kt50G 1/8"
3032TCK 1/8-6G 1/8"8/614 - 4 kt51G 1/8"
3033TCK 1/4-4G 1/4"6/420x1554G 1/4"
3034TCK 1/4-6G 1/4"8/620x1554G 1/4"
3035TCK 1/4-9G 1/4"9x11,6+9x1220x1561G 1/4"
3036TCK 3/8-4G 3/8"6/425x1559G 3/8"
3037TCK 3/8-6G 3/8"8/625x1561G 3/8"
3038TCK 3/8-9G 3/8"9x11,6+9x1225x1565G 3/8"

Die Tabelle lässt sich seitlich verschieben.

Werkstoff: Aluminium blank oder schwarz / natur / blau / rot eloxiert
